Лабораторная работа CCNA по теме VLAN. Данная лабораторная работа может быть выполнена на реальном оборудовании или в Cisco Packet Tracer.
Все необходимые действия указаны по порядку их выполнения. Для начала
выполнения лабораторной работы необходимо соединить физическую сеть в
соответствии со схемой сети или построить соответствующий проект в Cisco Packet Tracer.
Сразу после схемы сети в таблице указана схема адресация, которую
нужно применять только тогда, когда это будет явно указано в тексте
лабораторной работы.

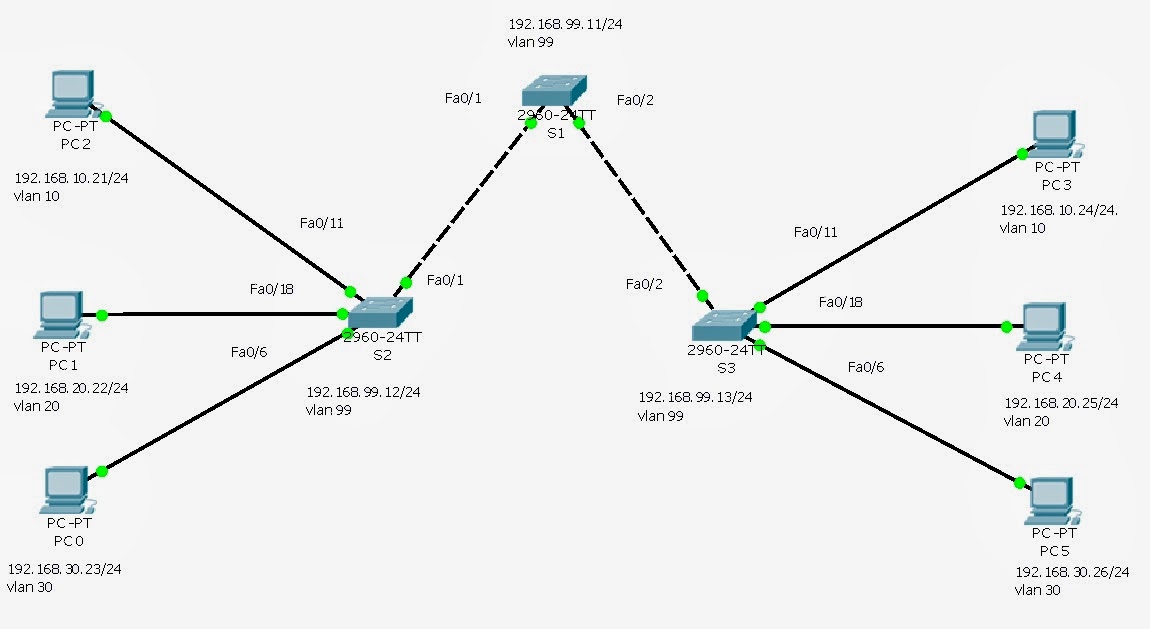

Используемая топология
План адресации
Device
|
Interface
|
IP
Address
|
Subnet
Mask
|
Default
Gateway
|
|
S1
|
VLAN
99
|
192.168.99.11
|
255.255.255.0
|
N/A
|
|
S2
|
VLAN
99
|
192.168.99.12
|
255.255.255.0
|
N/A
|
|
S3
|
VLAN
99
|
192.168.99.13
|
255.255.255.0
|
N/A
|
|
PC1
|
NIC
|
192.168.10.21
|
255.255.255.0
|
192.168.10.1
|
|
PC2
|
NIC
|
192.168.20.22
|
255.255.255.0
|
192.168.20.1
|
|
PC3
|
NIC
|
192.168.30.23
|
255.255.255.0
|
192.168.30.1
|
|
PC4
|
NIC
|
192.168.10.24
|
255.255.255.0
|
192.168.10.1
|
|
PC5
|
NIC
|
192.168.20.25
|
255.255.255.0
|
192.168.20.1
|
|
PC6
|
NIC
|
192.168.30.26
|
255.255.255.0
|
192.168.30.1
| |
Назначения портов (S1 и S2)
Port
|
Assignment
|
Network
|
Fa0/1 – 0/5
|
802.1q Trunks (Native VLAN 99)
|
192.168.99.0 /24
|
Fa0/6 – 0/10
|
VLAN 30 – Red
|
192.168.30.0 /24
|
Fa0/11 – 0/17
|
VLAN 10 – Green
|
192.168.10.0 /24
|
Fa0/18 – 0/24
|
VLAN 20 – Amber
|
192.168.20.0 /24
|
1. Базовая конфигурация оборудования
·
Настроить hostname.
·
Отключить DNS lookup.
·
Установить пароль для EXEC mode
·
Настроить message-of-the-day banner.
·
Установить пароль для console
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname S1
S1(config)#enable secret class
S1(config)#no ip domain-lookup
S1(config)#line console 0
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#line vty 0 15
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#end
%SYS-5-CONFIG_I: Configured from console by console
S1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
·
Активировать пользовательские
порты на S2 и S3.
Настройить
пользовательские порты в режиме access в соответствии со схемой
S2(config)#interface range fa0/6, fa0/11, fa0/18
S2(config-if-range)#switchport mode access
S2(config-if-range)#no shutdown
S3(config)#interface range fa0/6, fa0/11, fa0/18
S3(config-if-range)#switchport mode access
S3(config-if-range)#no shutdown
Настроить сетевые интерфейсы PC1, PC2, PC3, PC4, PC5 и PC6 в соответствии с
планом адресации.
3. Настроить VLAN-ы на коммутаторах
·
На каждом из коммутаторов ( S1, S2
и S3) настроить VLAN-ы, как показано в
примере ниже
S1(config)#vlan 99
S1(config-vlan)#name management
S1(config-vlan)#exit
S1(config)#vlan 10
S1(config-vlan)#name Green
S1(config-vlan)#exit
S1(config)#vlan 20
S1(config-vlan)#name Amber
S1(config-vlan)#exit
S1(config)#vlan 30
S1(config-vlan)#name Red
S1(config-vlan)#exit
·
Проверить выполненные действия на каждом из коммутаторов командой show vlan brief
Проверить выполненные действия на каждом из коммутаторов командой show vlan brief
S1#show vlan brief
VLAN Name Status Ports
---- ------------------------------- ---------
-----------------------------
1 default active Fa0/1,
Fa0/2, Fa0/4, Fa0/5
Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15, Fa0/16, Fa0/17
Fa0/18, Fa0/19, Fa0/20, Fa0/21
Fa0/22, Fa0/23, Fa0/24, Gi0/1
Gi0/2
10 Green active
20 Amber active
30 Red active
99 management active
·
На коммутаторах S1 и S2 назначить порты
соответствующим VLAN согласно таблицы назначения портов.
S3(config)#interface range
fa0/6-10
S3(config-if-range)#switchport
access vlan 30
S3(config-if-range)#interface
range fa0/11-17
S3(config-if-range)#switchport
access vlan 10
S3(config-if-range)#interface
range fa0/18-24
S3(config-if-range)#switchport
access vlan 20
S3(config-if-range)#end
S3#copy running-config
startup-config
Destination filename
[startup-config]? [enter]
Building configuration...
[OK]
·
Проверить выполненные настройки
командой show vlan id vlan-number.
·
Настроить IP-адреса для интерфейсов
управления на S1, S2
и S3 .
S1(config)#interface vlan 99
S1(config-if)#ip address 192.168.99.11
255.255.255.0
S1(config-if)#no shutdown
S2(config)#interface vlan 99
S2(config-if)#ip address 192.168.99.12
255.255.255.0
S2(config-if)#no shutdown
S3(config)#interface vlan 99
S3(config-if)#ip address 192.168.99.13
255.255.255.0
·
На каждом из коммутаторов
настроить trunk-порты и native VLAN
S1(config)#interface range fa0/1-5
S1(config-if-range)#switchport
mode trunk
S1(config-if-range)#switchport
trunk native vlan 99
S1(config-if-range)#no shutdown
S1(config-if-range)#end
S2(config)# interface range
fa0/1-5
S2(config-if-range)#switchport
mode trunk
S2(config-if-range)#switchport
trunk native vlan 99
S2(config-if-range)#no shutdown
S2(config-if-range)#end
S3(config)# interface range
fa0/1-5
S3(config-if-range)#switchport
mode trunk
S3(config-if-range)#switchport
trunk native vlan 99
S3(config-if-range)#no shutdown
S3(config-if-range)#end
Проверить выполненные действия командой show interface trunk
·
Из консоли коммутатора S1, выполнить команду ping для
интерфейсов управления S2 and S3.
S1#ping 192.168.99.12
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.99.12,
timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5),
round-trip min/avg/max = 1/2/9 ms
S1#ping 192.168.99.13
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.99.13,
timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5),
round-trip min/avg/max = 1/1/1 ms
На PC1 выполнить команду ping для PC4, PC2 -> PC5, PC3-> PC6.
